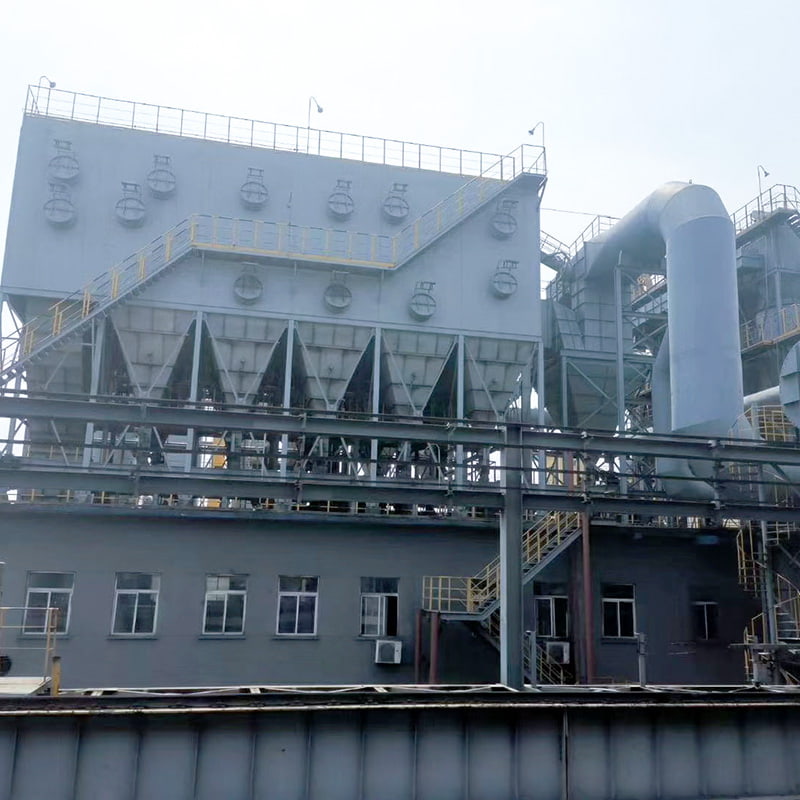

Hiilitehtaan räjähdyssuojattu pölynkerääjä

TQM(M)-sarjan hiilimyllypussityyppiset räjähdyssuojatut pölynkerääjän ominaisuudet
● Ainutlaatuinen räjähdyssuojattu laite eliminoi täysin pölynpoistoaineiden aiheuttaman mahdollisen räjähdysvaaran.
● Offline-pölynpuhdistus eliminoi toissijaisen pölyn muodostumisen ja tarjoaa erinomaiset puhdistustulokset;
● Itselukittuva suodatinpussin tiiviste varmistaa erinomaisen tiiviyden ja korkean pölynpoistotehokkuuden;
● Airbox-tyyppinen rakenne minimoi vastuksen ja helpottaa suodatinpussien tarkastusta ja vaihtoa;
● Täysautomaattinen ohjaus helpottaa käyttöä ja korkeaa luotettavuutta.

TQMM-hiilitehtaan räjähdyssuojatun pussin pölynkerääjän rakenne ja toimintaperiaate

TQMM-sarjan ilmalaatikon pulssipussipussi räjähdyssuojattu pölynkerääjä koostuu pääasiassa pohjateräsrakenteesta, tuhkasäiliöstä, yläkotelosta, kotelosta, ilman tulo- ja poistoaukosta, suodatinpusseista, puhdistuslaitteesta ja sähköohjauksesta. Suppilon ulkoseinään voidaan asentaa todellisesta tilanteesta riippuen tuhkanpoistolaitteet, kuten siilikuritin, suppilon poistoaukkoon voidaan asentaa tähden muotoinen tuhkanpoistoventtiili tai ruuvikuljetin.
1. Suodatusperiaate
Pölyinen ilma tulee ilmanottoaukkoon ja kulkee suppilon läpi. Suuret pölyhiukkaset erottuvat inertialla ja painovoimalla, ja ne putoavat suoraan suppilon pohjalle. Kulkiessaan suppilon läpi pölyinen ilma tulee suodatinpussin suodatusalueelle keskikotelossa. Ilma kulkee suodatinpussien läpi ja kerää pölyä niiden ulkopinnoille. Puhdistettu ilma tulee ylempään koteloon pussin aukon kautta ja poistuu ilmanpoistoaukon kautta.
2. Puhdistusperiaate
Kun suodatusaika pitenee, pölykerros suodatinpusseihin kerääntyy, mikä lisää pölynpoistolaitteiston vastusta. Kun vastus saavuttaa asetetun arvon, puhdistuslaite aloittaa puhdistuksen. Ensin kammiossa oleva nostoventtiili sulkeutuu ja sulkee suodatetun ilmavirran. Sitten solenoidipulssiventtiili avautuu, jolloin paineilma laajenee nopeasti yläkammiossa ja virtaa suodatinpusseihin, jolloin ne laajenevat, muotoutuvat ja tärisevät. Käänteinen ilmavirta pyyhkäisee sitten pois pussien ulkopinnoille tarttuneen pölyn, poistaa ne ja päästää ne putoamaan tuhkasäiliöön. Kun puhdistus on valmis, solenoidipulssiventtiili sulkeutuu, nostoventtiili avautuu ja kammio jatkaa suodattamista. Jokainen kammio puhdistetaan peräkkäin, yhdellä puhdistusjaksolla, joka koostuu ensimmäisen kammion puhdistuksesta ja seuraavasta.
3. Pölynkeräys
Suodatuksen ja puhdistuksen aiheuttama pöly putoaa tuhkasäiliöön ja poistuu sitten suppilon poistoaukosta.
4. Räjähdyssuojatun laitteen toimintaperiaate
Tehtaan pakokaasujen pääasiallinen saaste on hienorakeinen kivihiili. Altistuessaan kipinöille tai kun lämpötila nousee hiili-ilmaseoksen leimahduspisteeseen, kaasu voi räjähtää. Normaaleissa olosuhteissa räjähdyssuojattu venttiili sulkeutuu painon voimalla, ja vipuperiaate painaa venttiililevyä venttiilin runkoa vasten tietyllä voimalla, mikä varmistaa hyvän ilmalukon normaalin käytön aikana. Kun BAO-räjähdys tapahtuu, ilmanpaine pölynkerääjän sisällä nousee jyrkästi, jolloin venttiililevy kohdistaa ulospäin työntövoiman. Kun tämä työntövoima voittaa painon painon, venttiili avautuu, jolloin BAO-kaasu pääsee poistumaan kammiosta, mikä suojaa pölynkerääjää, ympäröiviä tiloja ja henkilökuntaa.

Räjähdyssuojatun TQMM-hiilitehtaan pölynkerääjän ominaisuudet

1. Soveltuu korkean pitoisuuden pölyn poistoon. Suurin sisääntulopitoisuus voi olla 1000g/Nm³, mikä eliminoi ylimääräisten pölynkeräyslaitteiden, kuten syklonipölynkeräimen, tarpeen. Sitä voidaan käyttää suoraan lopullisena pölynpoistolaitteena.

2. Offline-puhdistustekniikka hyödyntää kammiota vastahuuhtelupulssipuhdistusta, mikä eliminoi online-puhdistukseen liittyvän toissijaisen pölyn takaisinkeräyksen ja "uudelleenadsorptio"-ilmiön samalla kun laite säilyttää normaalin ja jatkuvan toiminnan. Tämä parantaa puhdistustehoa ja pidentää suodatinpussien käyttöikää.

3. Itselukittuva suodatinpussin tiiviste parantaa laitteen ja suodatinpussien välistä tiiviyttä ja parantaa pölynpoistotehokkuutta.

4. Laitteessa käytetään airbox-rakennetta, joka minimoi paikallisen kulumisen ja eliminoi suodatinpussien tarkastuksesta ja vaihdosta aiheutuvat vaivat.

5. Sähkömagneettinen pulssiventtiili hyödyntää kaksoiskalvorakennetta, joka tarjoaa herkän ohjauksen, korkean hyötysuhteen ja pitkän käyttöiän.

6. Hiilitehtaan räjähdyssuojatun pussisuodattimen ainutlaatuinen räjähdyssuojattu laite poistaa tehokkaasti turvallisuusriskit, jotka liittyvät räjähdyksiin pölynpoistoaineessa.
